簡易金型事業内容

射出成形金型を、部品設計~金型製作~成形まで一貫対応。
共有モールドベースとアルミ型を組み合わせることで、
最短納期7日、金型コスト最大50%ダウンを実現。
インサート成形や2色成形も対応し、小ロット量産にも適しています。

簡易金型とは

簡易金型とは、共有モールドベースを利用し、型材をアルミにすることで
短納期・低コストでの成形を実現する金型です。
量産金型と比較して、金型加工にかかる工数と材料費が削減できます。
試作金型・簡易型・仮型・アルミ型と呼ばれることもあります。

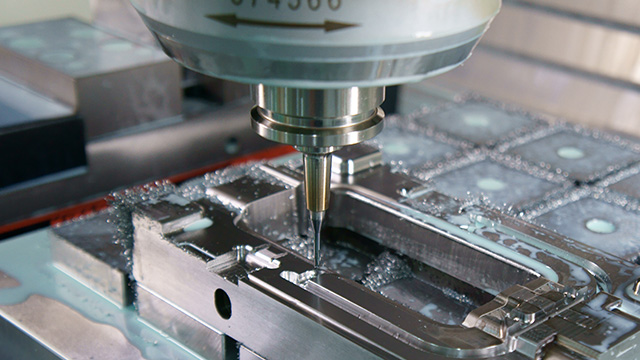

簡易金型イメージ

STUFFの簡易金型の特徴

  • 特徴その1置きコマや四方向のスライドがあり、アンダーカットのある複雑形状も成形できます。
  • 特徴その2PBT、PPSなどのスーパーエンプラ、ガラス繊維入りの材料も成形できます。
  • 特徴その3金型材をアルミ、鋼材から選べます。
  • 特徴その4インサート成形、二色成形、薄肉成形が可能です。
  • 特徴その5製品サイズに合わせて、22種類の共有モールドベースから最適なものを選択します。
  • 特徴その6モールドベース共有型で50t~450tまでの成形機を保有しています。

STUFFの簡易金型が選ばれる理由

  • 理由その1最短7日という短納期対応
  • 理由その2最大50%の金型コストダウン
  • 理由その3経験豊富な技術者による最適なアドバイスやご提案
  • 理由その4量産品と同じ材料で金型試作・評価が可能

対応材料

汎用樹脂
ABS、PP、PMMA、PVC、PEなど
エンプラ
PA6、PA66、POM、PC、PBT、ASAなど
スーパーエンプラ
PPS、PEEK、LCP、PPSUなど
その他
各種ガラス入り材料、エラストマー、ゴム、PLA、生分解性プラスチックなど

メーカー・グレード指定、支給材での成形も承ります。

資料ダウンロード

お客様からの質問

  • どのくらいの製品サイズまで製作できますか?
    450×350×200mmまで可能です。
    アンダーカットがなければ、500×450×100mm、700×350×80mmの製品も製作可能です。
    これよりも大きい製品は、モールドベース制作から対応いたします。
  • 簡易金型で何個作れますか?
    アルミですと約3000ショット、鋼材ですと約10000ショット、
    NAK材ですと約30000ショット可能です。
    (形状・樹脂材料などによって異なります。)
  • 成形途中で改造はできますか?
    鋼材にすることで、製作後の溶接改造も可能でございます。
    形状によってはアルミ型でも修正が可能ですので、ご相談ください。
  • 見積の時にはどのようなデータが必要ですか?
    3Dデータ(igs,stepなど)をお送りいただけますと、一番スムーズにお見積もり可能です。
    精度が求められる部品などでは、2Dデータも一緒にお送りいただけますと
    より正確なお見積もりが可能です。
    現物やスケッチでの概算見積もご相談ください。
  • クリーンルームでの成形には対応していますか?
    クラス100K(ISO8)クラスに対応するクリーンルームがございます。
    必要な際は、ご依頼時にお申し付け下さい。
  • 金型売りは可能ですか?
    金型売りも承ります。(モールドベースからの制作となります)

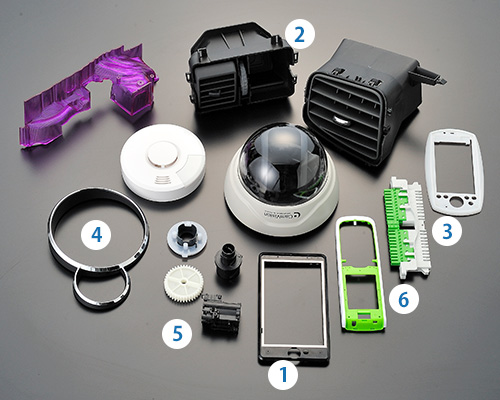

納期の目安

下記、製品は一例です。
小型製品から大型製品、インサート成形、ラバー材料まで、様々な製品を製作可能です。

1携帯電話
納期:約10日
2自動車部品
納期:約14日
3デジタルカメラ
納期:約10日
4フレーム類
納期:約10日~14日
5小型部品
納期:約7~10日
6二色成形/インサート成形
納期:約10日

納期は、形状内容により異なりますので別途、ご相談ください。

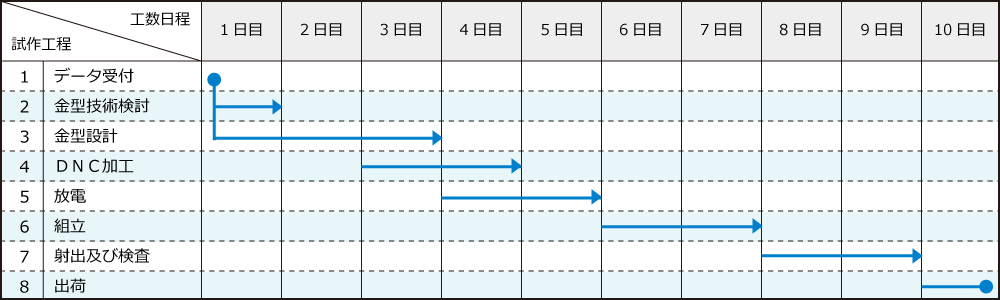

進行スケジュール

サイズ・形状・数量によって変動します。詳しくはお問い合わせください。

進行スケジュール図
